แจกฟรี!! วงจรไฟฟ้าภายในรีโมทมอเตอร์ประตูม้วน รายละเอียดวงจรรีโมทมอเตอร์ประตูม้วน

วงจรไฟฟ้าภายในรีโมทมอเตอร์ประตูม้วน รายละเอียดวงจรรีโมทมอเตอร์ประตูม้วน แรงดันไฟฟ้า รอบการทำงานประตูม้วนไฟฟ้ารีโมท วิธีการใช้งานรีโมท

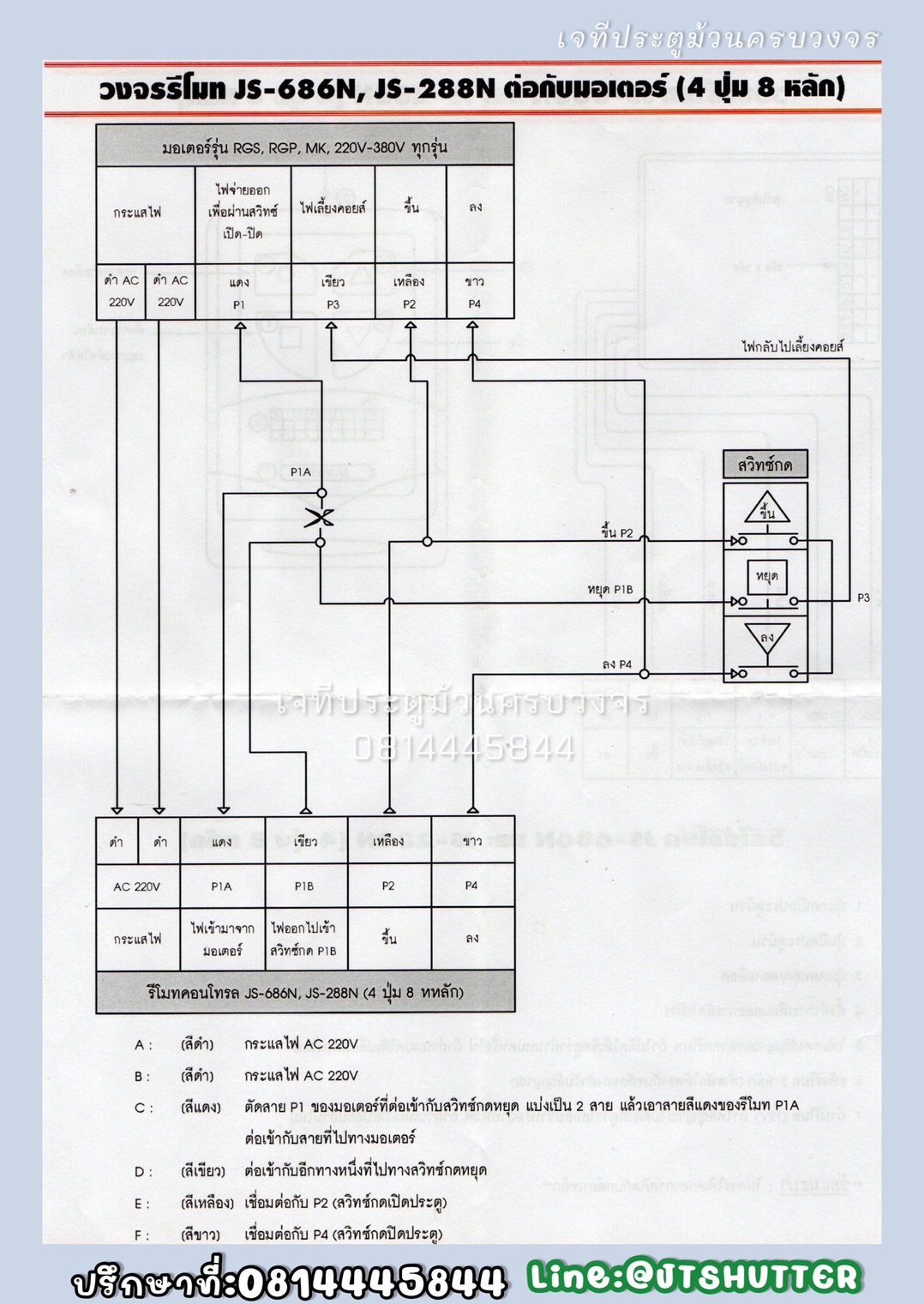

วงจรรีโมทมอเตอร์ประตูม้วน

A: สีดำ : กระแสไฟ AC 220V

B: สีดำ : กระแสไฟ AC 220V

C: สีแดง : ตัดลาย P1 ของมอเตอร์ประตูม้วนที่ต่อเข้ากับสวิทซ์มอเตอร์ประตูม้วน กดหยุด แบ่งเป็น 2 สาย แล้วนำเอาสายสีแดงของ รีโมทมอเตอร์ประตูม้วน P1Aต่อเข้ากับสายที่ไปทางมอเตอร์ประตูม้วน

D: สีเขียว : ต่อเข้ากับอีกทางหนึ่งที่ไปทางสวิทซ์กดหยุดมอเตอร์ประตูม้วน

E: สีเหลือง : เชื่อมต่อกับP2 (สวิทซ์มอเตอร์กดเปิดประตูม้วน)

F: สีขาว : เชื่อมต่อกับP4 (สวิทซ์มอเตอร์กดปิดประตูม้วน)

  วงจรรีโมทมอเตอร์ประตูม้วน

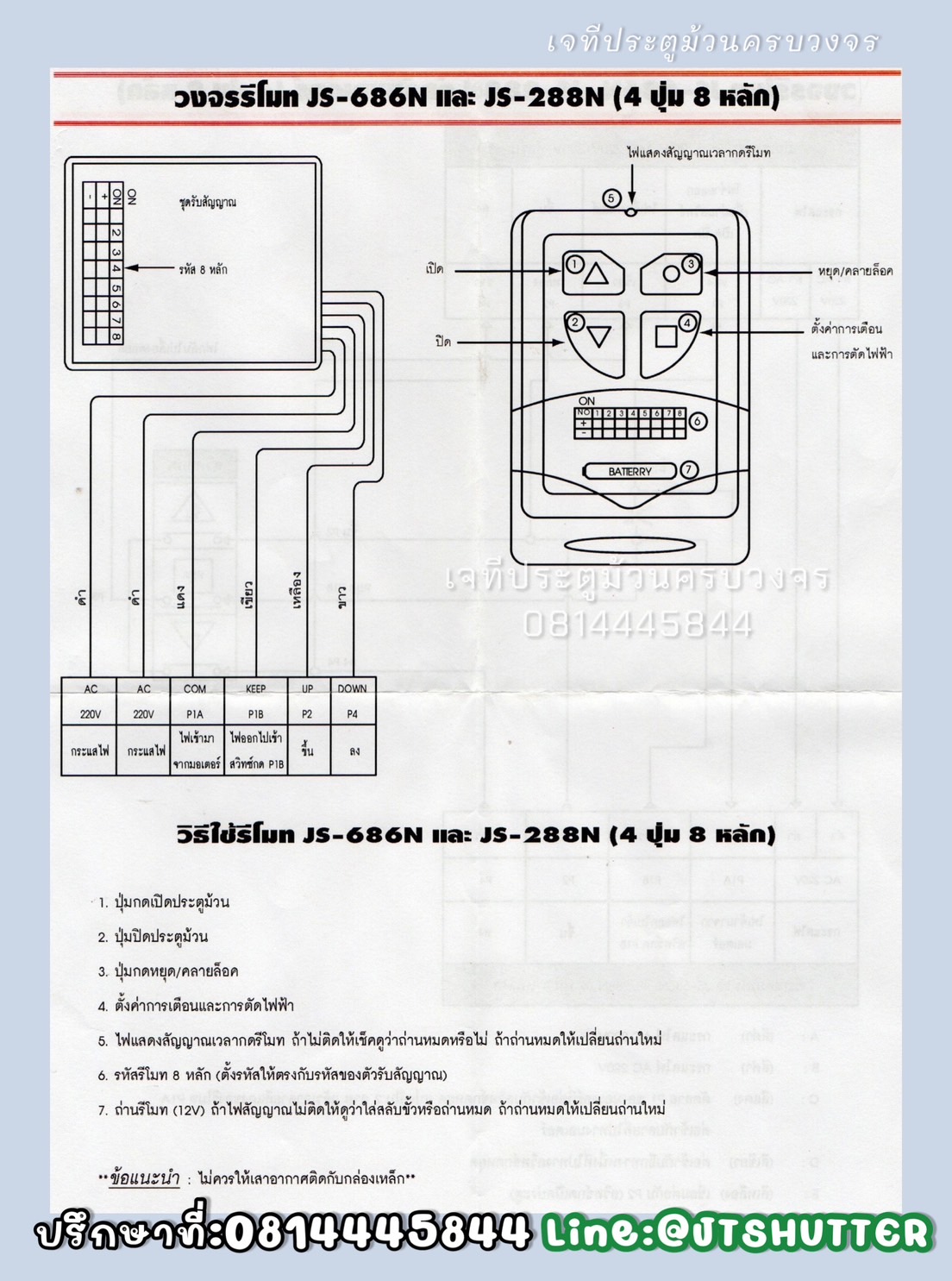

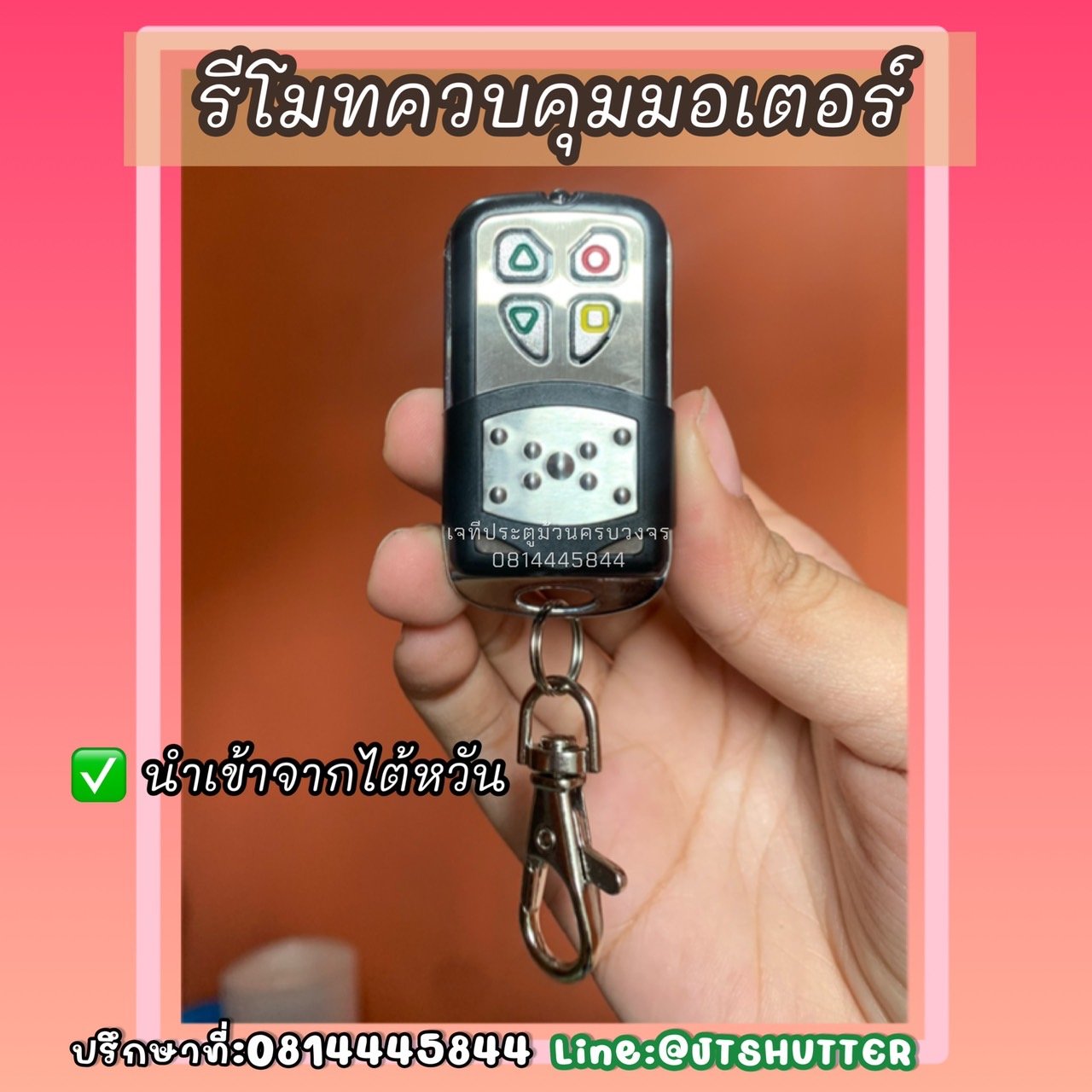

   วิธีการใช้รีโมทมอเตอร์ประตูม้วน

หมายเลขที่1 : ปุ่มกดเปิดประตูม้วน

หมายเลขที่2 : ปุ่มกดปิดประตูม้วน

หมายเลขที่3 : ปุ่มกดหยุด stop / คลายล็อค

หมายเลขที่4 : ปุ่มตั้งค่าการเตือนและล็อคการตัดกระแสไฟเข้ามอเตอร์ประตูม้วน

หมายเลขที่5 : ไฟแสดงสถานะการทำงานรีโมท ปุ่มจะมีไฟแสดงเมื่อกดใช้งานรีโมทประตูม้วนให้ทำงาน ถ้าหากกดใช้งานแล้วปุ่มสถานะการทำงานไม่ขึ้น แสดงว่ารีโมทมีปัญหาสามารถดูเบื้องต้นได้จากการแสดงไฟสถานะการทำงานได้นี้

หมายเลขที่6 : ปุ่มรหัสรีโมทประตูม้วน 8 หลัก (ปุ่มรหัสจะต้องตั้งรหัสให้ตรงกับกล่องคอนโทรลรีโมทเท่านั้น)

หมายเลขที่7 : ช่องใส่ถ่านรีโมทประตูม้วน ใช้ถ่าน 12V 1อัน

ข้อแนะนำการติดตั้งรีโมทประตูม้วน

 ** ไม่ควรให้เสาอากาศของกล่องคอนโทรลรีโมทติดกับกล่องครอบ เนื่องจากจะทำให้การกระจายสัญญาณน้อยลง **
